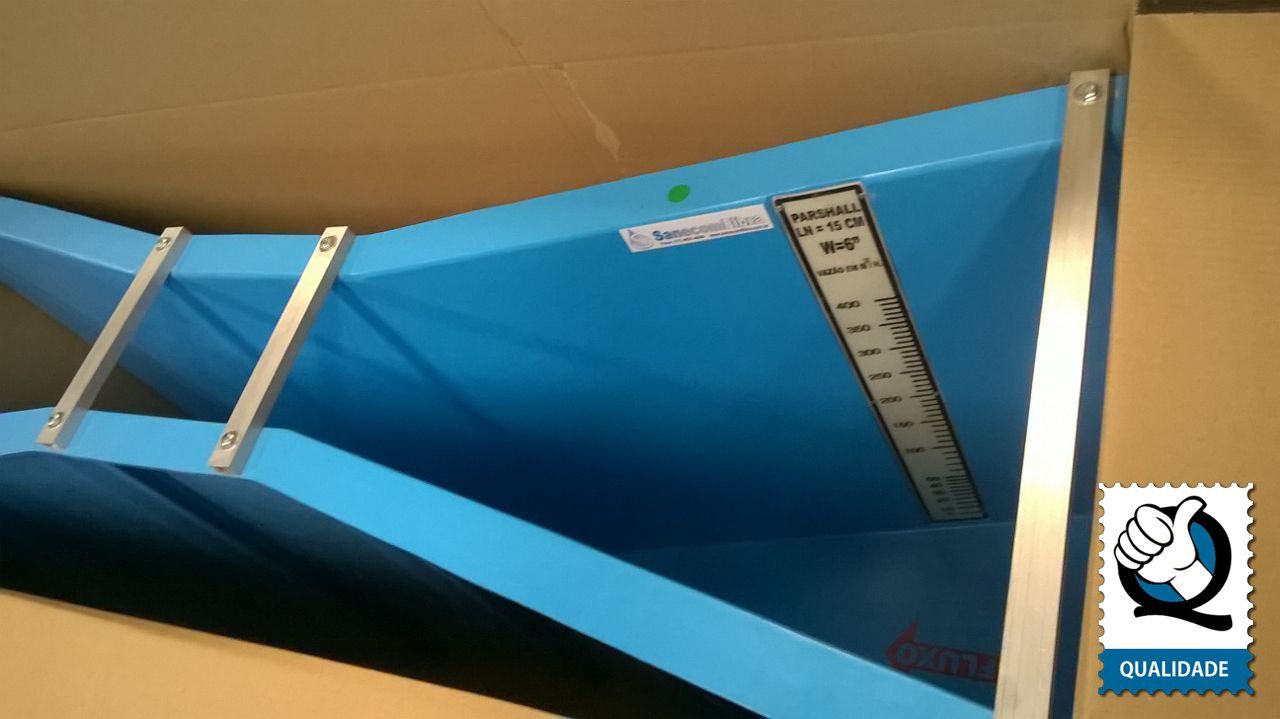

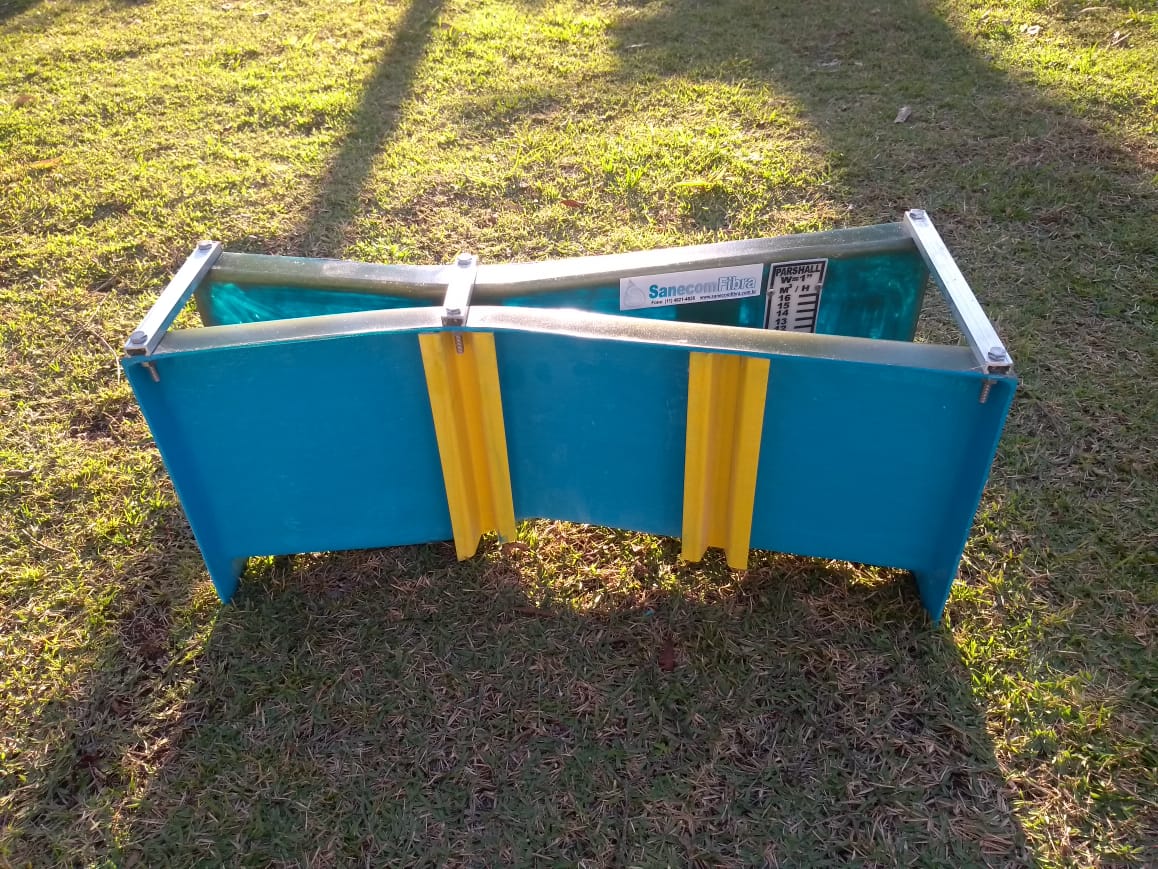

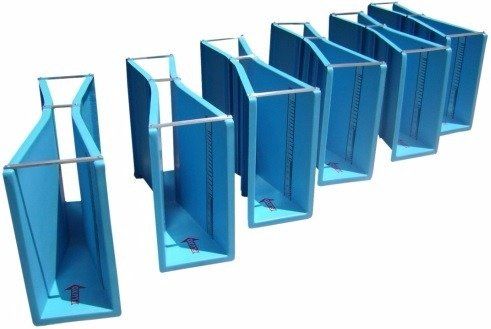

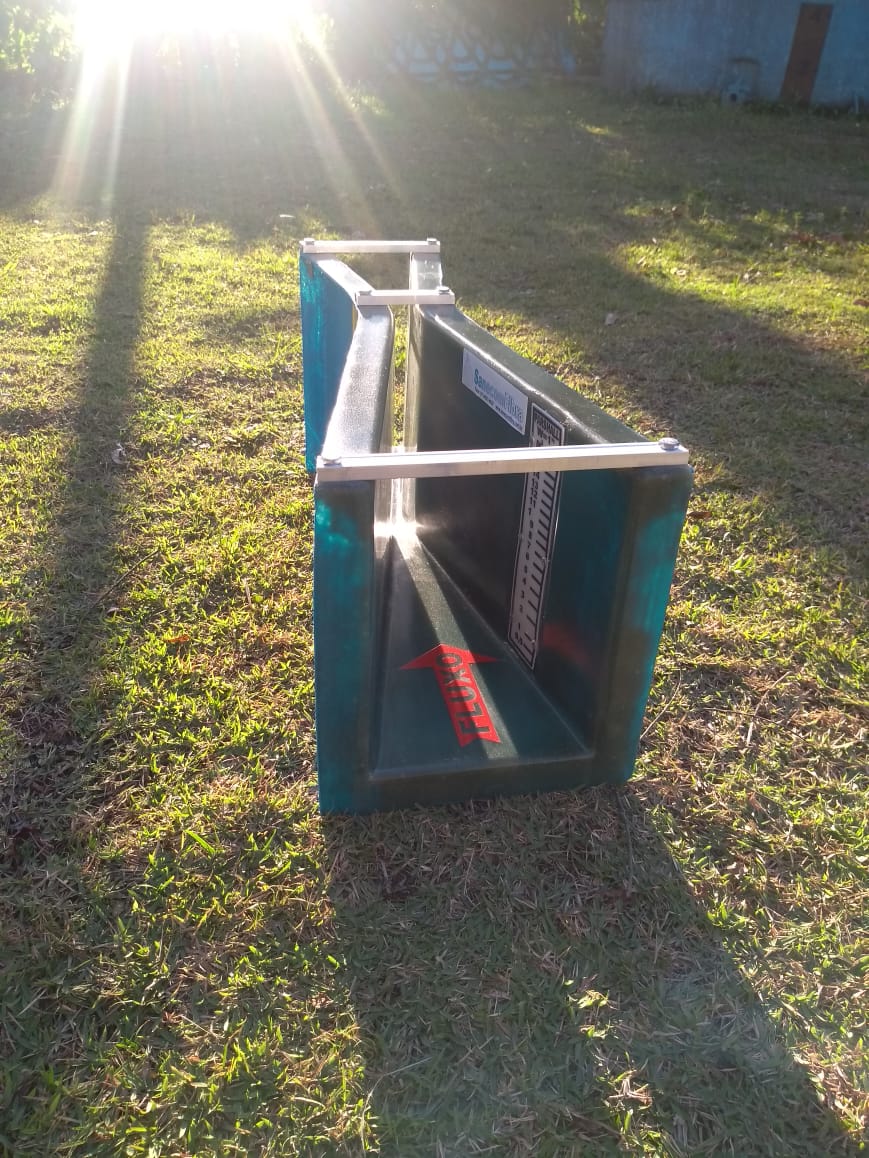

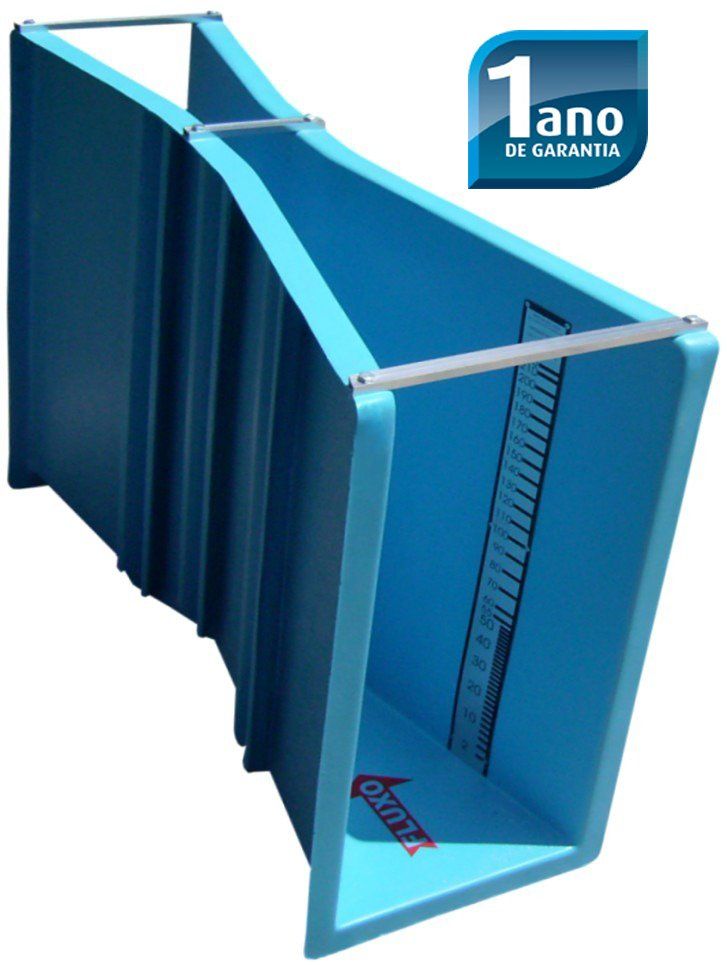

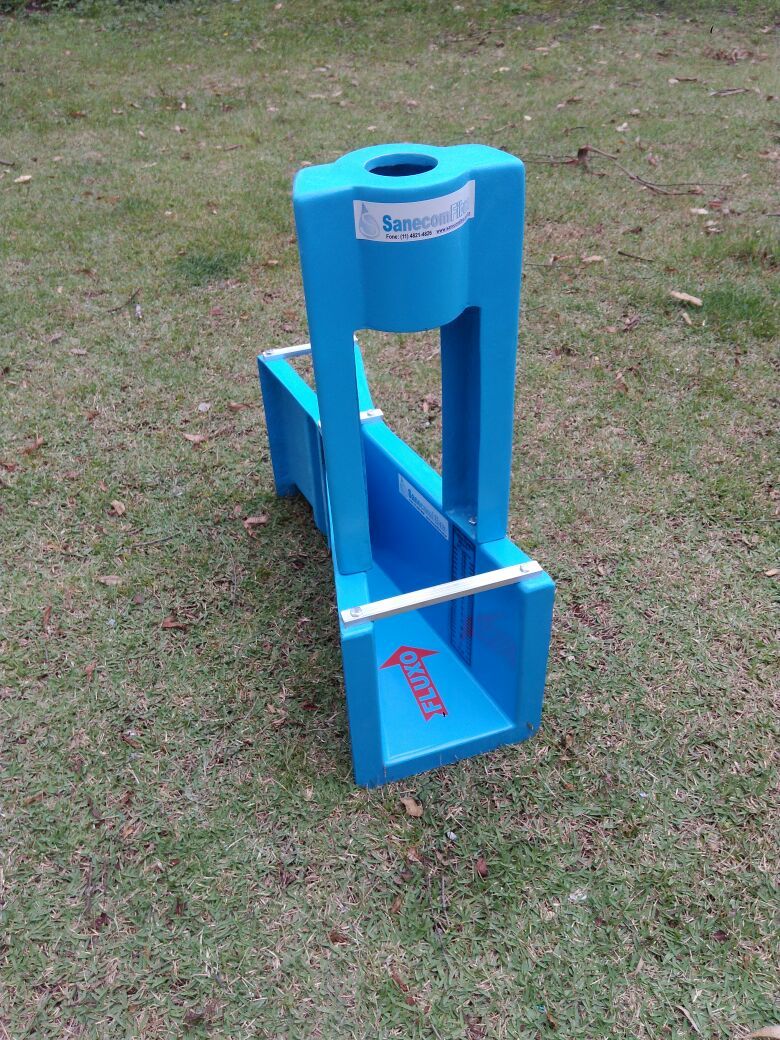

Medidor de flujo de canalones Parshall
Parshall Gutter es un medidor de flujo para canales abiertos con flujo por gravedad y sección recta. (Modelo estandar)

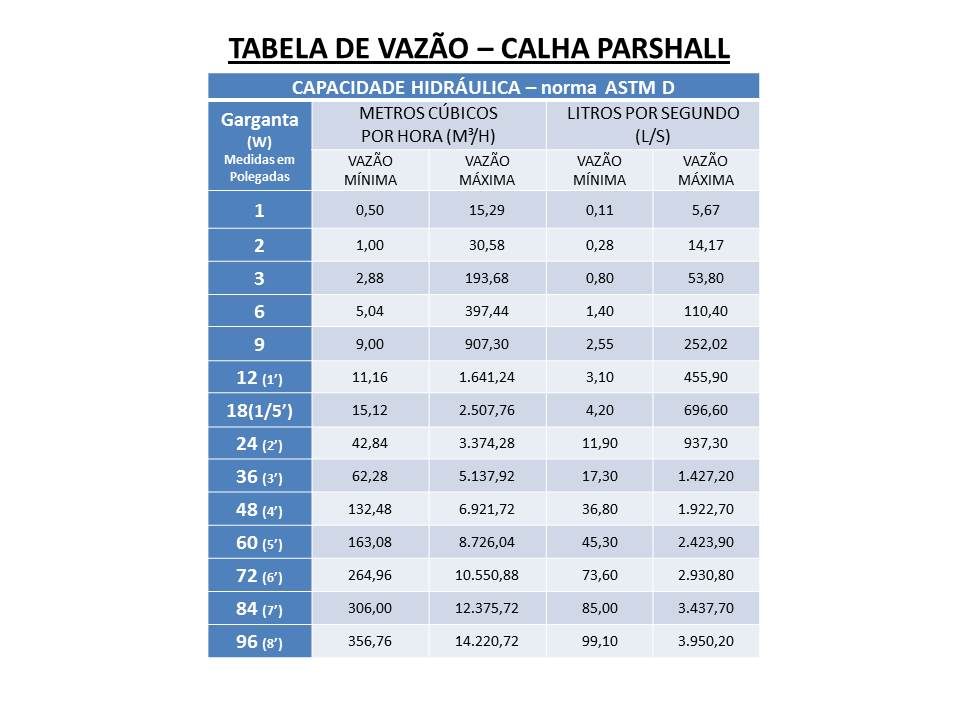

Principio de funcionamiento El Parshall Gutter es un dispositivo tradicional para medir el flujo en canales abiertos de líquidos que fluyen por gravedad. Básicamente, el medidor de flujo de canalones Parshall consta de una sección convergente, una sección de "garganta" estrangulada y una sección divergente, dispuestas en planta. La parte inferior de la unidad está nivelada en la sección convergente, inclinada en la "garganta" e inclinada en la sección divergente. Dimensionado de acuerdo con ASTM D 1941, o el estándar brasileño NBR ISO, informe al estándar cuando solicite un presupuesto. Propósito Ampliamente utilizado en plantas de tratamiento de agua para realizar dos funciones importantes: medir de manera relativamente fácil y continua los caudales de agua que entran y salen del sistema. Actúa como un mezclador rápido, facilitando la dispersión de coagulantes en agua, durante el proceso de coagulación. Puede medir líquidos que contienen sólidos en suspensión, como residuos industriales y domésticos. Su principio de funcionamiento es similar al del tubo venturi, el fluido se tranquiliza en su sección convergente, evitando los efectos de la velocidad y eliminando la necesidad de cuencas de tranquilidad. La instalación es fácil y económica. El equipo funciona con una precisión de +/- 3% y está disponible en modelos que varían de 1 a 144 ", adaptables a caudales de trabajo de 0.50 a 815.60 m³ / H. SE UTILIZA EN SISTEMAS: saneamiento; industrias químicas; industrias mineras; industrias petroleras; industrias alimentarias; industrias pesqueras; refrigeradores. Nuestro departamento técnico está a su disposición para responder sus preguntas o proporcionar la orientación necesaria, asegurando que elija el medidor adecuado para su situación. Aspectos generales de la canaleta Parshall: la canaleta Parshall está fabricada en PRFV (poliéster reforzado con fibra de vidrio) en una sola pieza mediante el proceso Handlay-up (moldeo por contacto), en moldes de fibra de vidrio donde garantizamos las dimensiones estandarizadas según el estándar ASTM / NBR La parte interna en contacto con el fluido tiene un acabado liso, libre de irregularidades, con aplicación de gel coat isoftálico en color azul, con inhibidor ultravioleta (resistente a los efectos corrosivos del agua y aguas residuales con pH intermedio) o con barrera química. resistente a la corrosión de ácidos y álcalis a altas temperaturas (informe al producto que pasará por el conducto para evaluar la necesidad del uso de la barrera química) Estructura: Estructura con aplicación de hilos de fibra de vidrio impregnados con resina ortoftálica. Parte externa razonablemente lisa con costillas para reforzar y estructurar la canaleta. Escala graduada en M3 / h fijada en el cuerpo de la canaleta en vinilo recubierto con estera de vidrio y resina de cristal transparente. Tirante de aluminio fijado a la parte superior del riel para mantener la rigidez del riel para su instalación inmediata en el campo. Se puede quitar después de verter. Accesorios exclusivos: Conexiones (manga roscada de PVC de 1.1 / 2 ”) destinadas a la conexión del recipiente de comunicación Escala separada Pozo de tranquilidad Caja de entrada y salida Medidor de flujo ultrasónico Cinta La identificación del canal Parshall se realiza por el ancho de su" garganta "'W'. Dimensionamiento: se han desarrollado en tamaños estándar que van desde 1 "(25,4 mm) a 50 pies (15 metros) para cubrir una capacidad de medición que varía desde unos pocos litros por segundo hasta miles de m3 / seg.
