A Sanecom fabrica calhas coletoras e placas vertedoras em PRFV — Poliéster Reforçado com Fibra de Vidro — sob medida para sistemas de tratamento de água, esgoto, efluentes industriais e diferentes processos hidráulicos.

Embora possam fazer parte do mesmo sistema, as calhas coletoras e as placas vertedoras possuem funções diferentes:

• As calhas coletoras são utilizadas para captar e conduzir o líquido clarificado ou tratado para a etapa seguinte do processo;
• As placas vertedoras são utilizadas para controlar, distribuir ou medir a vazão, conforme o modelo e as condições hidráulicas da instalação.

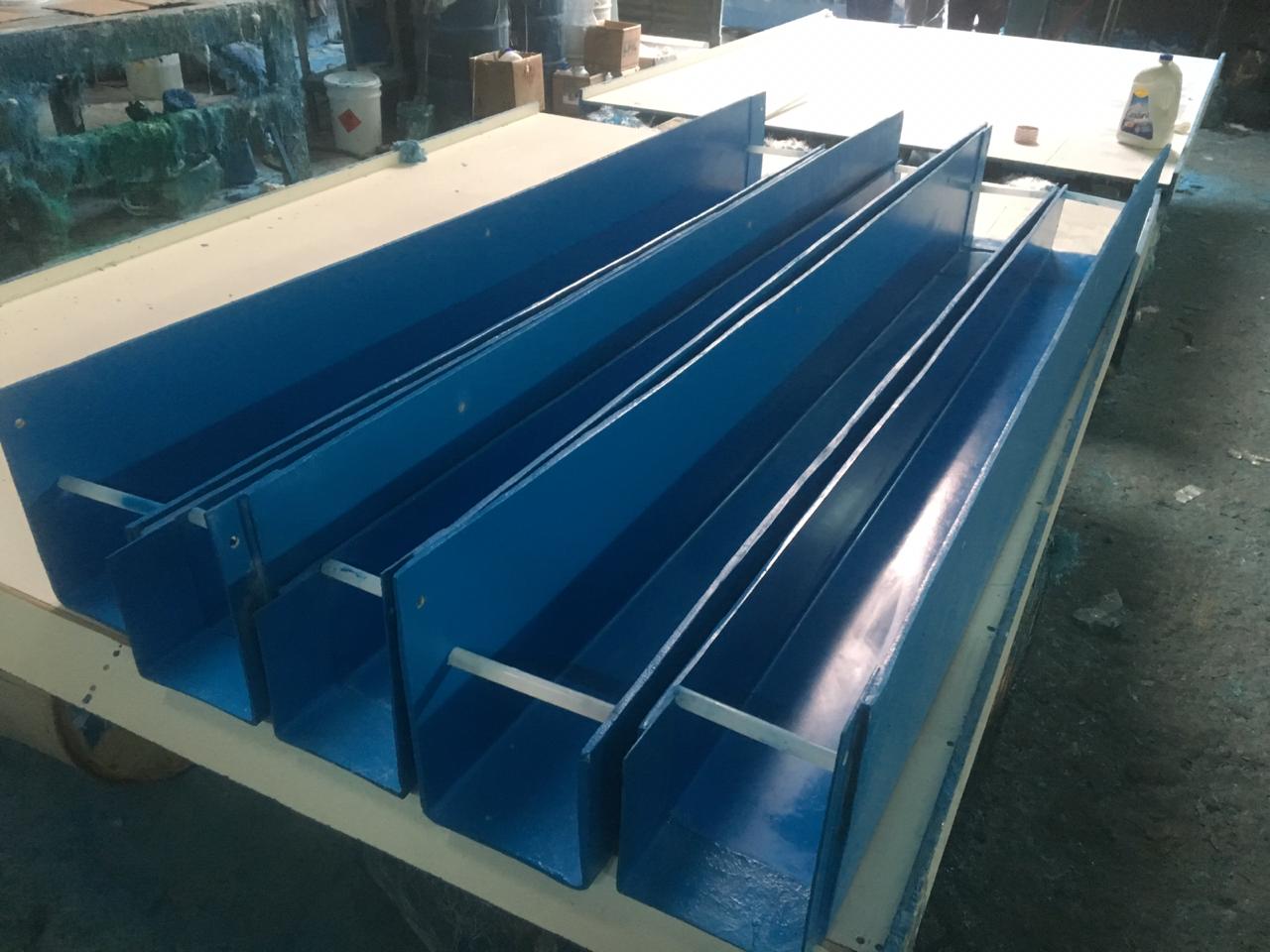

Calhas coletoras

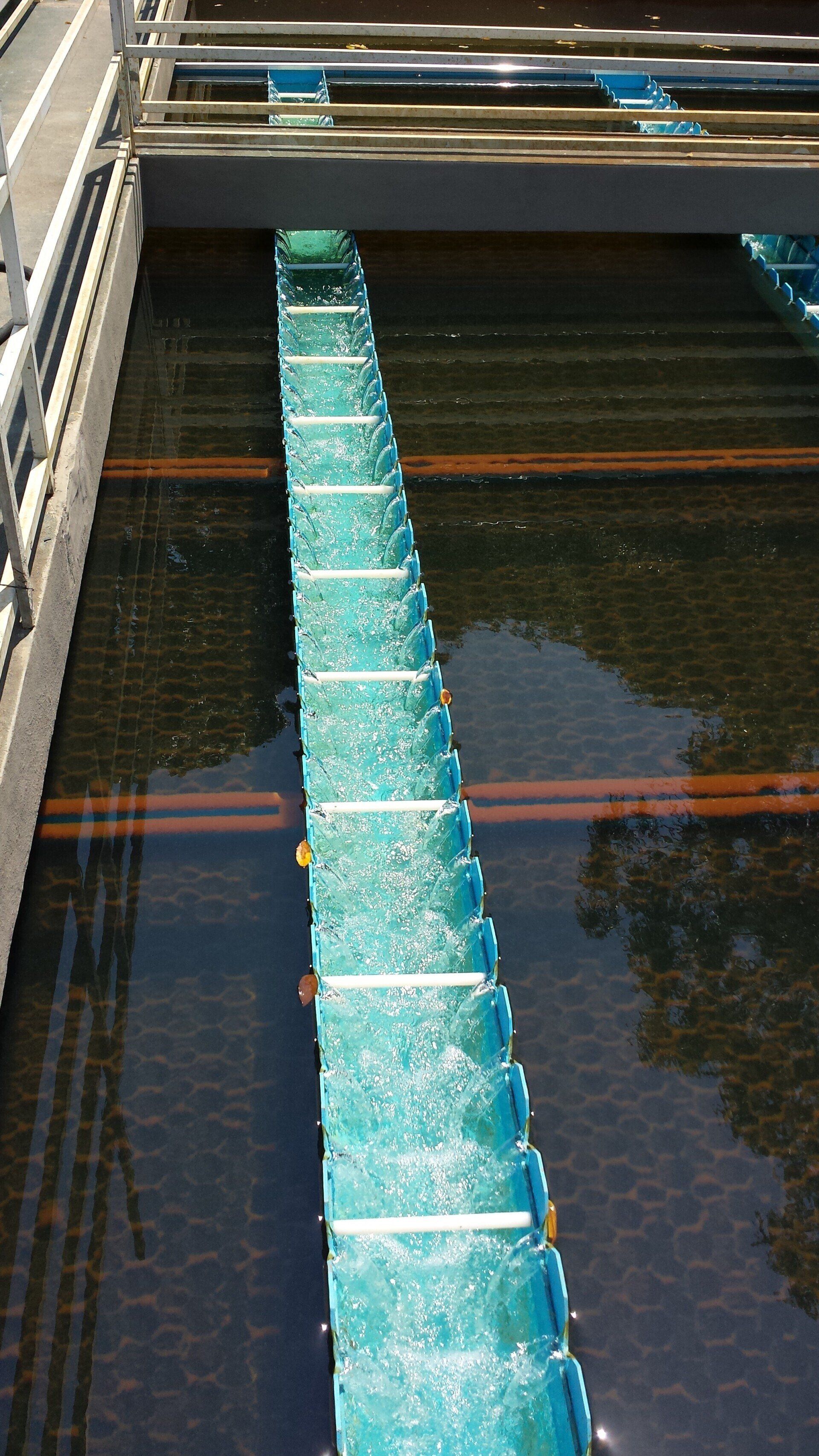

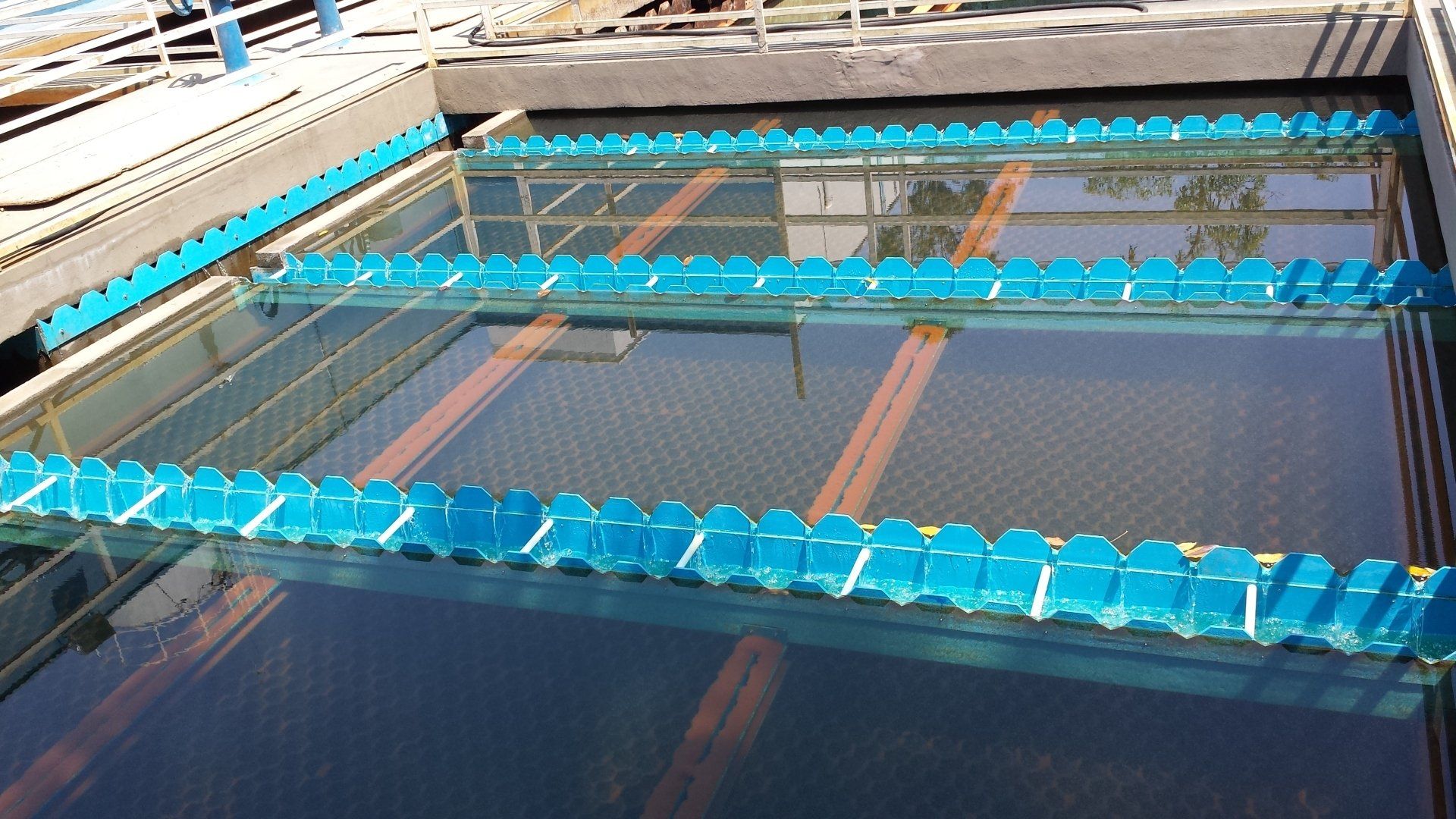

As calhas coletoras são instaladas principalmente na superfície de decantadores, flotadores, clarificadores, tanques e unidades de tratamento. Sua função é coletar o líquido clarificado de maneira uniforme, reduzindo perturbações no processo e conduzindo o fluxo até a saída do sistema.

Podem ser fabricadas em diferentes formatos, comprimentos, larguras e configurações, de acordo com as dimensões do tanque, a vazão de projeto e as condições de instalação.

Principais benefícios

• Fabricação personalizada;
• Distribuição uniforme da coleta;
• Elevada resistência à corrosão;
• Baixo peso estrutural;
• Facilidade de instalação;
• Baixa necessidade de manutenção;
• Boa durabilidade em ambientes úmidos e agressivos;
• Aplicação em água, esgoto e efluentes industriais.

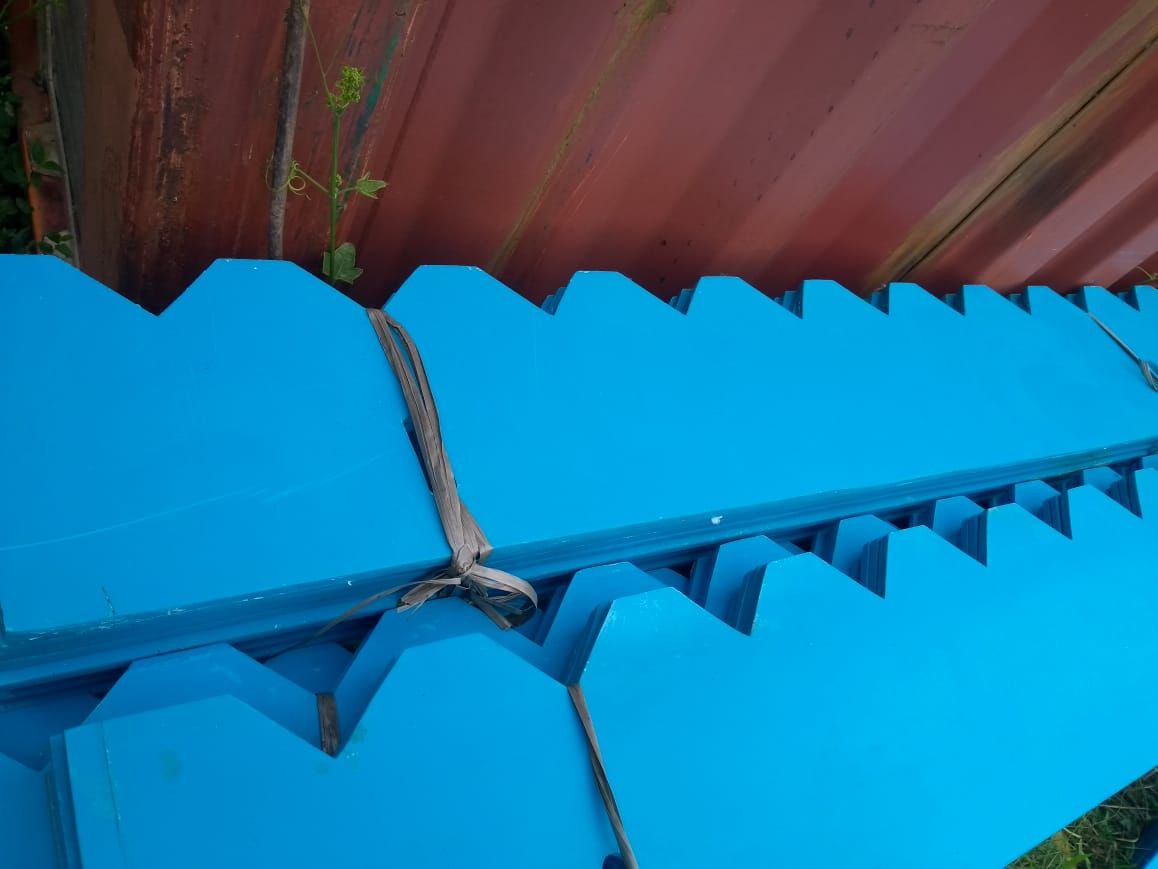

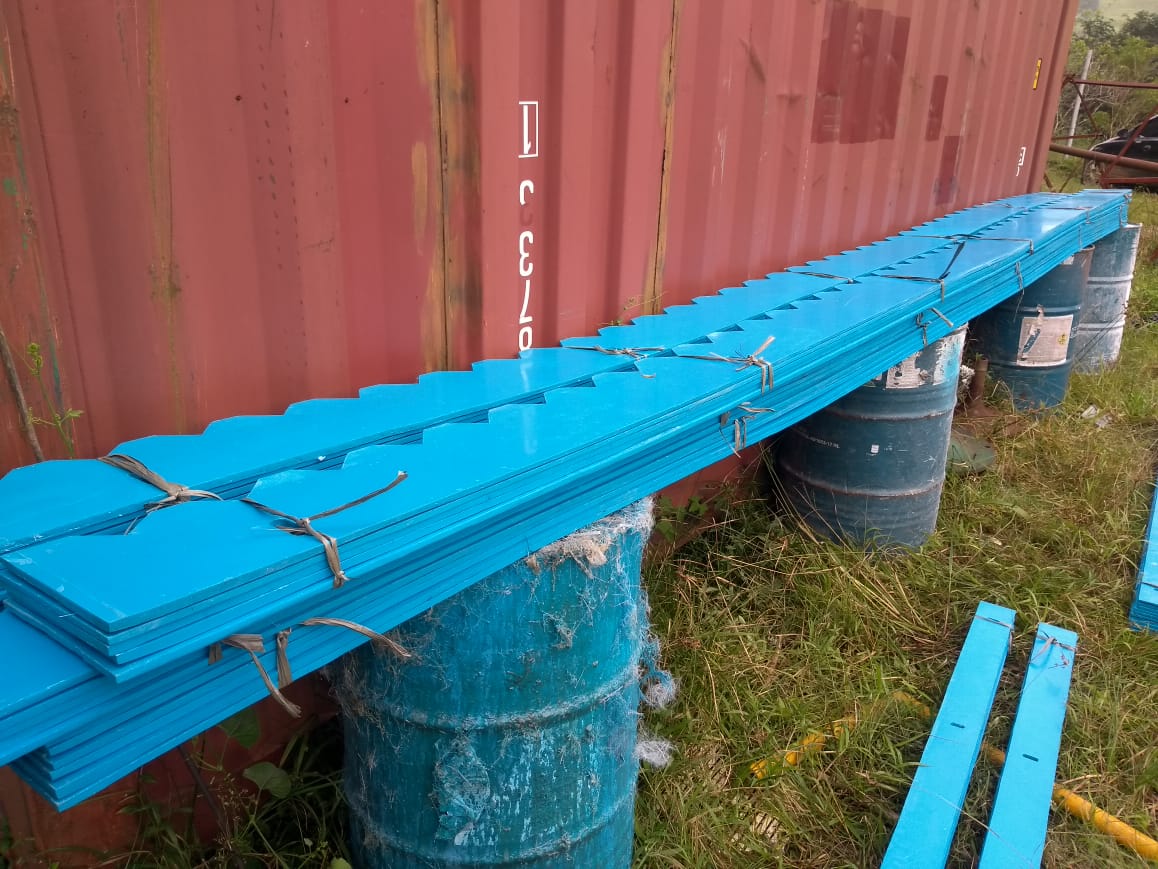

Placa vertedora triangular de 90°

O vertedor triangular, também conhecido como vertedor de abertura em “V”, é especialmente recomendado para a medição de pequenas vazões.

Seu formato proporciona maior variação da altura da lâmina de água para pequenas alterações de vazão, favorecendo uma leitura mais sensível quando comparado aos vertedores retangulares de soleira plana em faixas reduzidas de escoamento.

A vazão é determinada por meio da altura da lâmina de água, representada pela medida “H”, obtida a montante da placa vertedora. Para garantir resultados confiáveis, a instalação deve respeitar as condições hidráulicas, o ponto correto de medição e o escoamento livre após o vertedor.

Características construtivas

• Fabricado em PRFV;
• Estrutura em resina ortoftálica;
• Acabamento em gel coat isoftálico azul;
• Abertura triangular de 90°;
• Dimensões fabricadas conforme o projeto;
• Boa resistência química e mecânica;
• Material leve e resistente à corrosão.

A especificação da resina e do acabamento pode ser avaliada conforme as características químicas, a temperatura do líquido e as condições do processo.

Outros modelos de vertedores

A Sanecom também fabrica outros modelos de placas vertedoras, conforme a necessidade do projeto:

Vertedor Thompson

Vertedor triangular utilizado principalmente na medição de pequenas vazões. Pode ser fabricado com diferentes ângulos de abertura, sendo o modelo de 90° uma das configurações mais utilizadas.

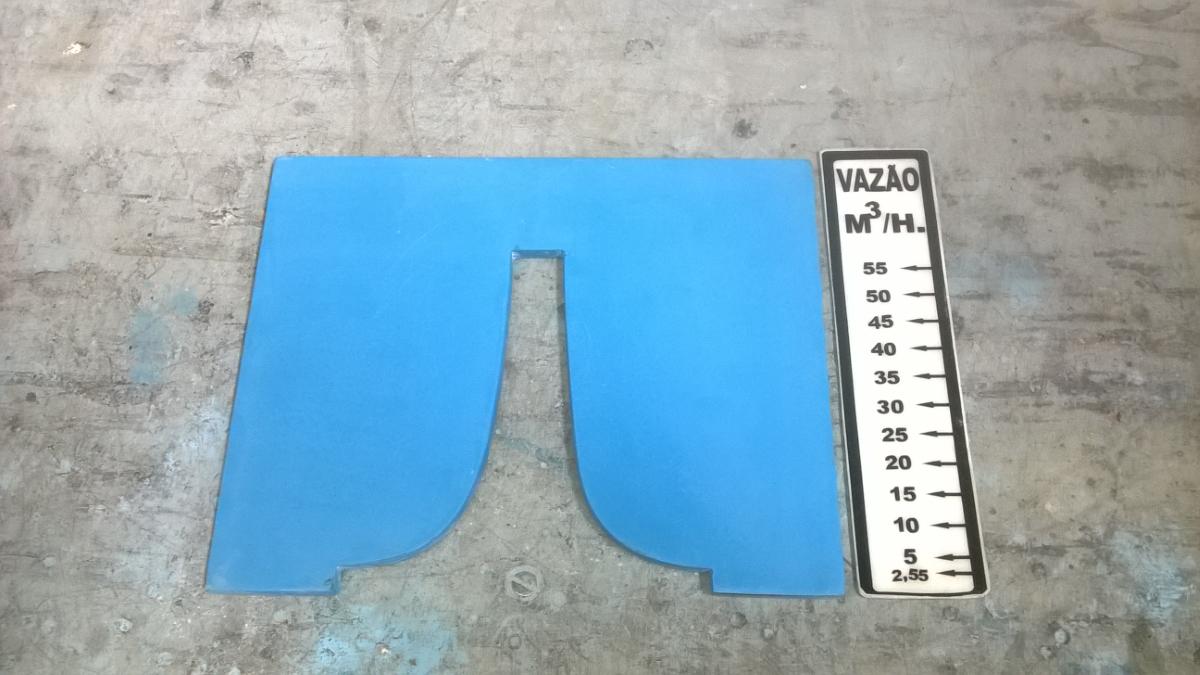

Vertedor Sutro

Possui abertura de geometria especial e é utilizado em aplicações que exigem uma relação aproximadamente linear entre a vazão e a altura da lâmina de água, facilitando o controle e a interpretação da medição.

Vertedores personalizados

Também podem ser desenvolvidos modelos com dimensões e geometrias específicas, de acordo com a vazão, o canal existente e as condições operacionais do sistema.

Aplicações

As calhas coletoras e placas vertedoras podem ser utilizadas em:

• Sistemas de saneamento;
• Estações de tratamento de água — ETA;
• Estações de tratamento de esgoto — ETE;
• Tratamento de efluentes industriais;
• Indústrias químicas;
• Indústrias de mineração;
• Indústrias petrolíferas;
• Indústrias de alimentos e conservas;
• Indústrias de pescados;
• Sistemas de resfriamento;
• Decantadores, clarificadores e tanques de processo.

Cada equipamento deve ser dimensionado considerando a vazão mínima e máxima, as dimensões do canal ou tanque, o tipo de líquido, a temperatura, a composição química e as condições hidráulicas da instalação.
