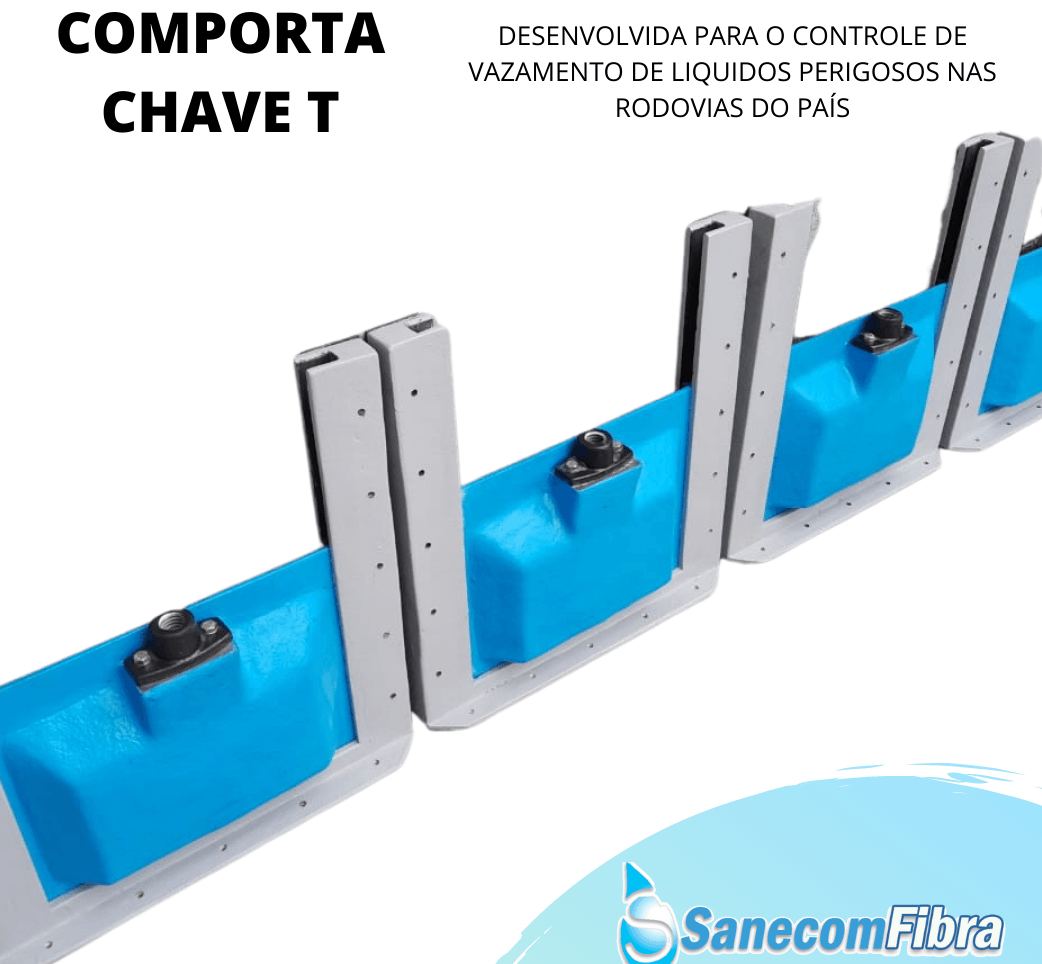

A Comporta de Superfície Modelo Chave T Sanecom é fabricada em PRFV — Poliéster Reforçado com Fibra de Vidro — e foi desenvolvida para realizar o isolamento e o controle do fluxo de líquidos em caixas, reservatórios, canais e estruturas de drenagem.

É especialmente indicada para caixas instaladas em rodovias e locais onde o sistema de acionamento deve permanecer protegido no interior da estrutura. A abertura e o fechamento são realizados por meio de uma Chave T portátil, dispensando volante fixo e contribuindo para reduzir o risco de furtos, danos e acionamentos não autorizados.

O sistema permite a abertura parcial ou total da comporta, de acordo com a necessidade operacional.

Principais aplicações

• Caixas de drenagem de rodovias;
• Sistemas de águas pluviais;
• Caixas de passagem e inspeção;
• Reservatórios;
• Canais;
• Sistemas de retenção e desvio;
• Estações de tratamento de água e esgoto;
• Processos industriais;
• Estruturas para isolamento e controle de líquidos.

Fabricação sob medida

As comportas são fabricadas em dimensões variáveis, de acordo com as características de cada projeto. O dimensionamento considera fatores como:

• Dimensões da abertura;
• Altura da coluna de líquido;
• Sentido de fluxo;
• Condições do processo;
• Frequência de acionamento;
• Forma de instalação;
• Condições ambientais e operacionais.

Conforme as dimensões e os esforços previstos, a estrutura recebe reforços específicos para garantir resistência mecânica, estabilidade, segurança operacional e maior vida útil.

Construção em PRFV

A fabricação em PRFV proporciona uma estrutura leve, rígida e resistente às condições de trabalho. O material apresenta elevada resistência à corrosão, sendo especialmente vantajoso em ambientes úmidos, agressivos ou expostos a líquidos que possam causar a deterioração de comportas metálicas convencionais.

Entre seus principais benefícios estão:

• Elevada resistência à corrosão;
• Baixo peso estrutural;
• Facilidade de transporte e instalação;
• Boa resistência mecânica;
• Baixa necessidade de manutenção;
• Maior durabilidade em ambientes agressivos;
• Fabricação personalizada para cada projeto.

A compatibilidade do PRFV e da resina com o líquido deve ser avaliada conforme as características químicas e operacionais de cada aplicação.

Sistema de vedação

A vedação é desenvolvida e dimensionada conforme as condições de operação, visando minimizar a passagem de líquido quando a comporta estiver fechada.

O sistema pode ser fornecido com:

• Borracha nitrílica — NBR; ou
• Borracha EPDM.

A seleção do material da vedação é realizada conforme o tipo de líquido, a temperatura e as condições do processo.

Composição da comporta

O conjunto é composto basicamente por:

• Quadro-guia fabricado em PRFV;
• Quadro-guia tipo flangeado para fixação na parede — GF;

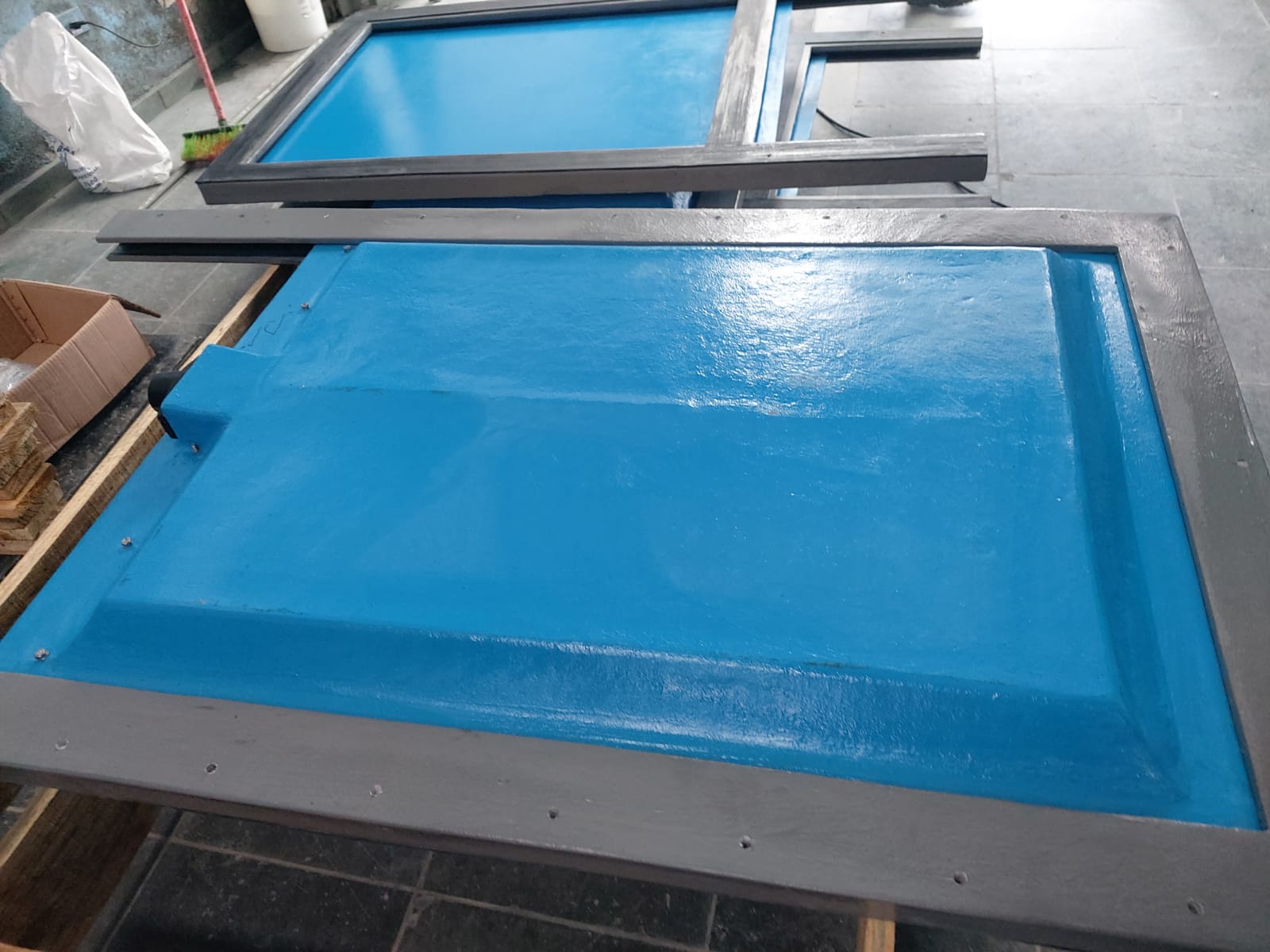

• Painel móvel estruturalmente reforçado;
• Painel com alma de aço e preenchimento em poliuretano — PU;
• Revestimento em resina éster-vinílica;

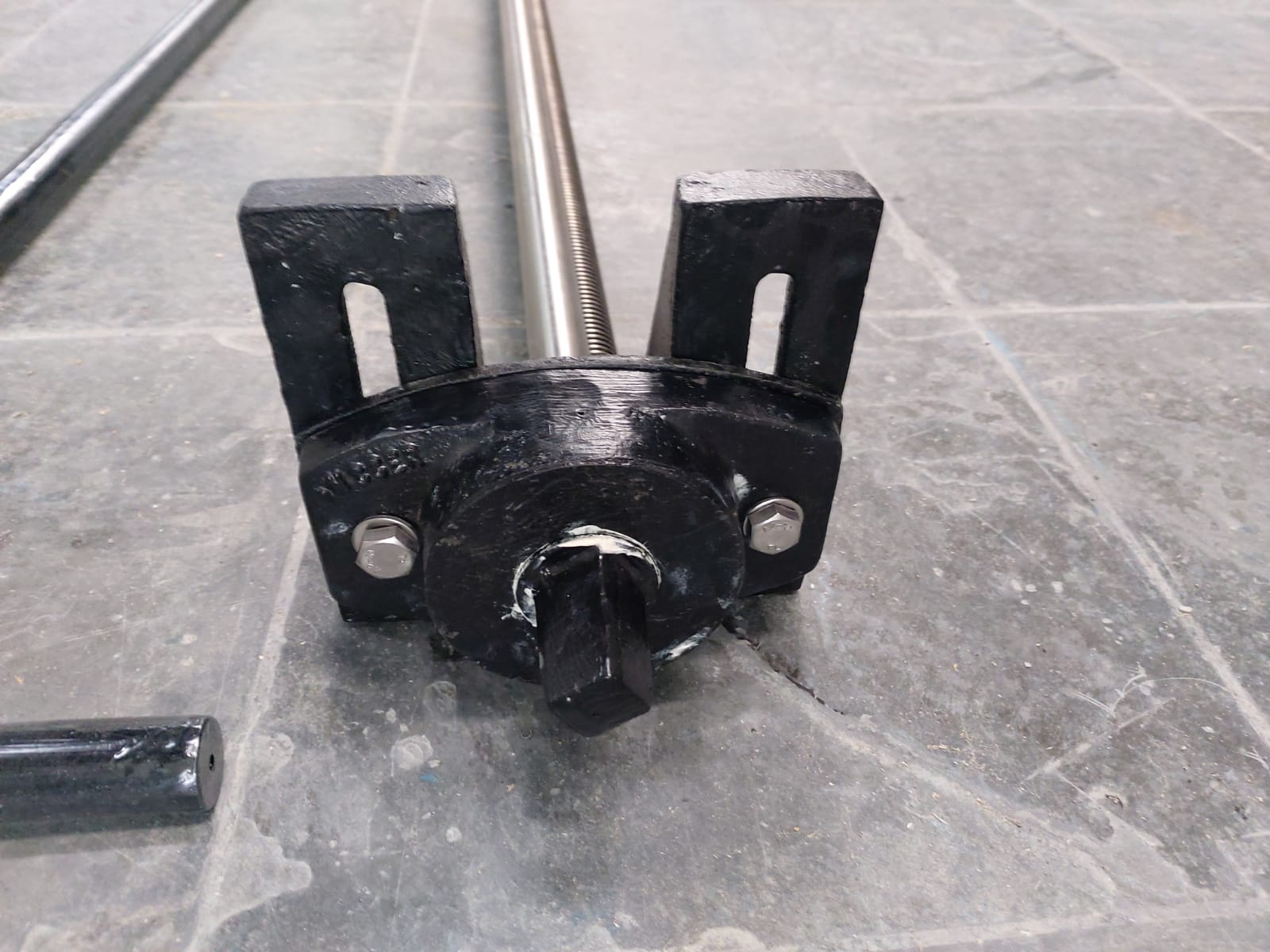

• Haste de acionamento;
• Mancal de apoio;
• Sistema de movimentação por Chave T;

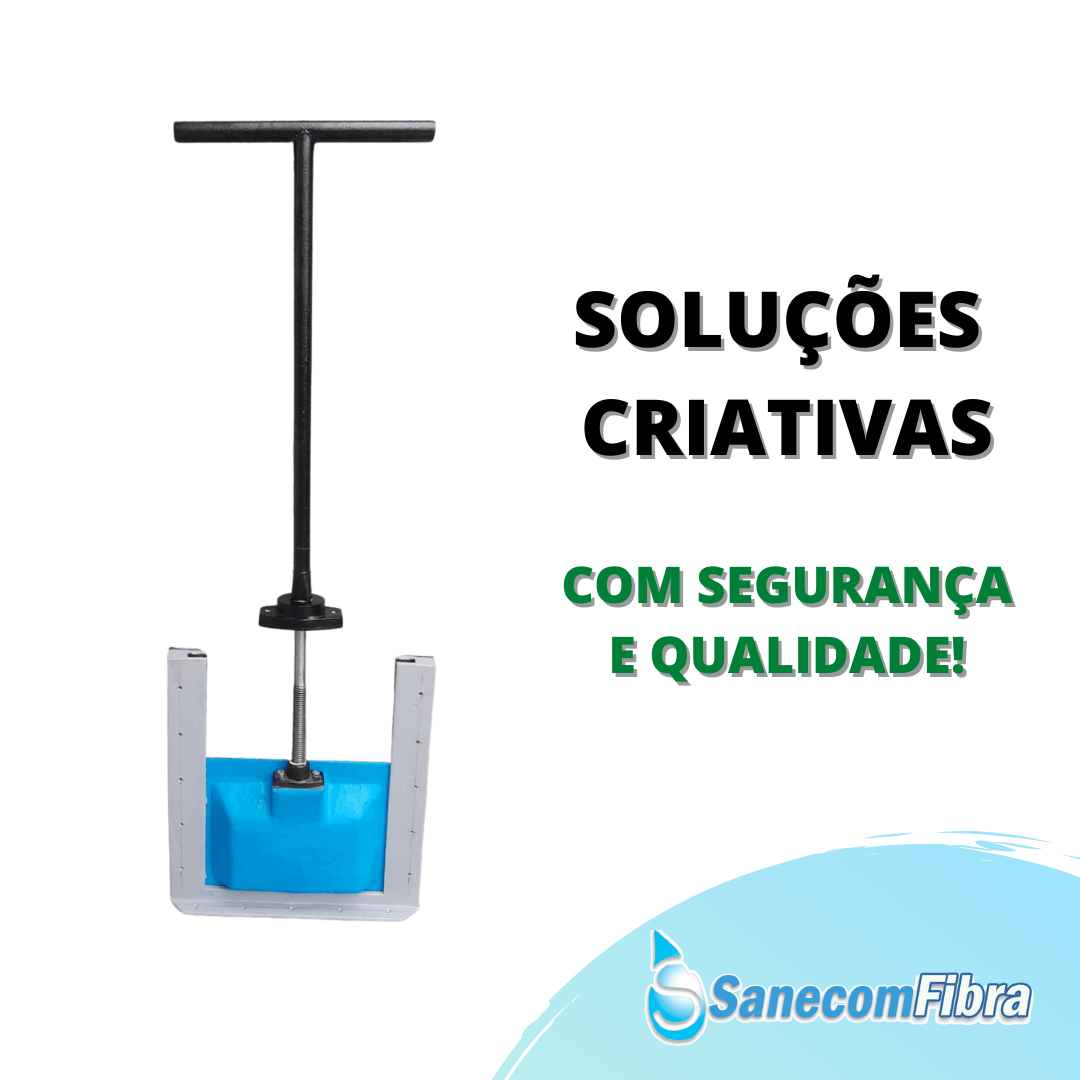

• Chave T portátil;
• Vedação em borracha nitrílica — NBR — ou EPDM;
• Elementos de fixação e componentes dimensionados para a aplicação.

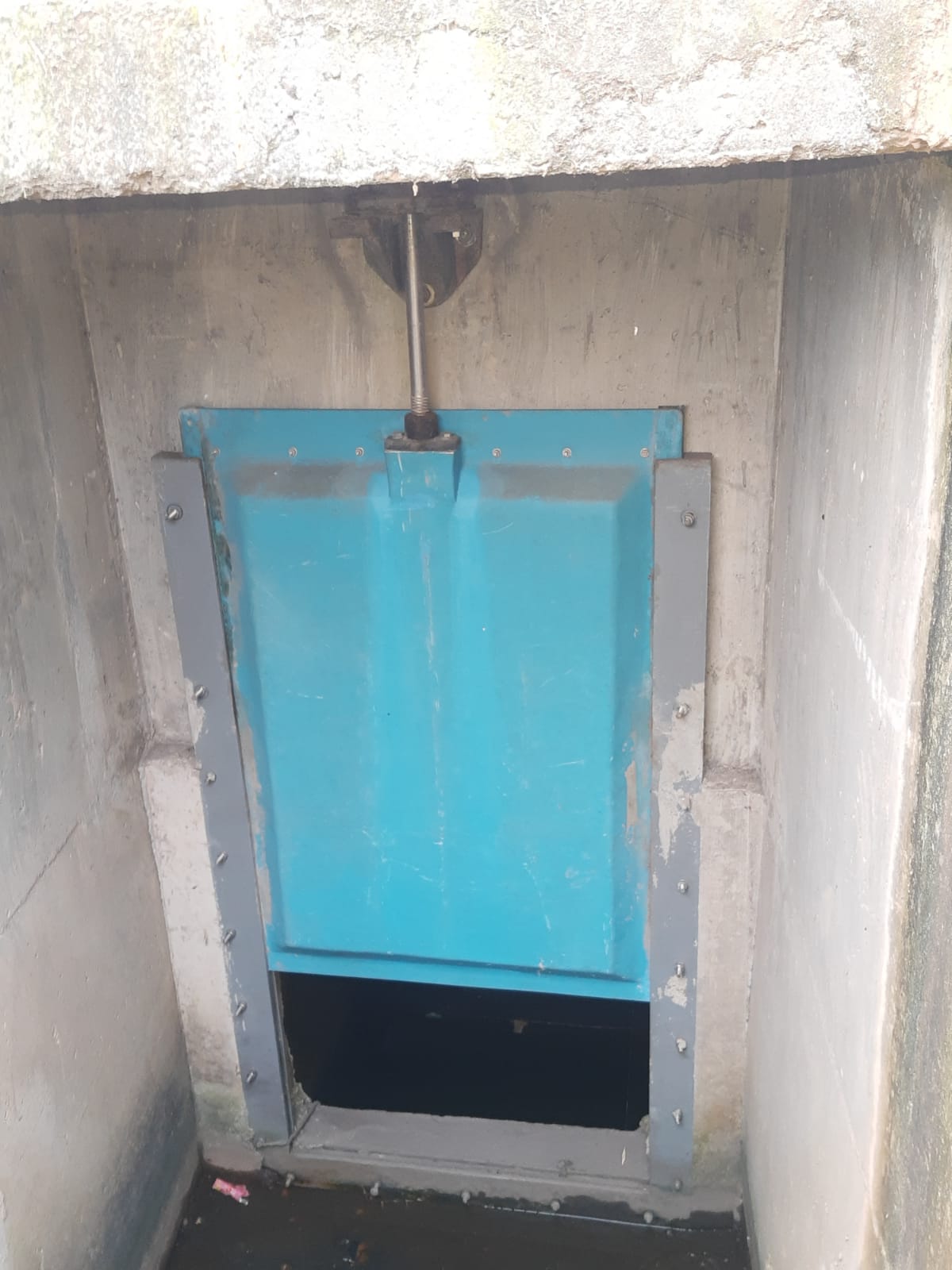

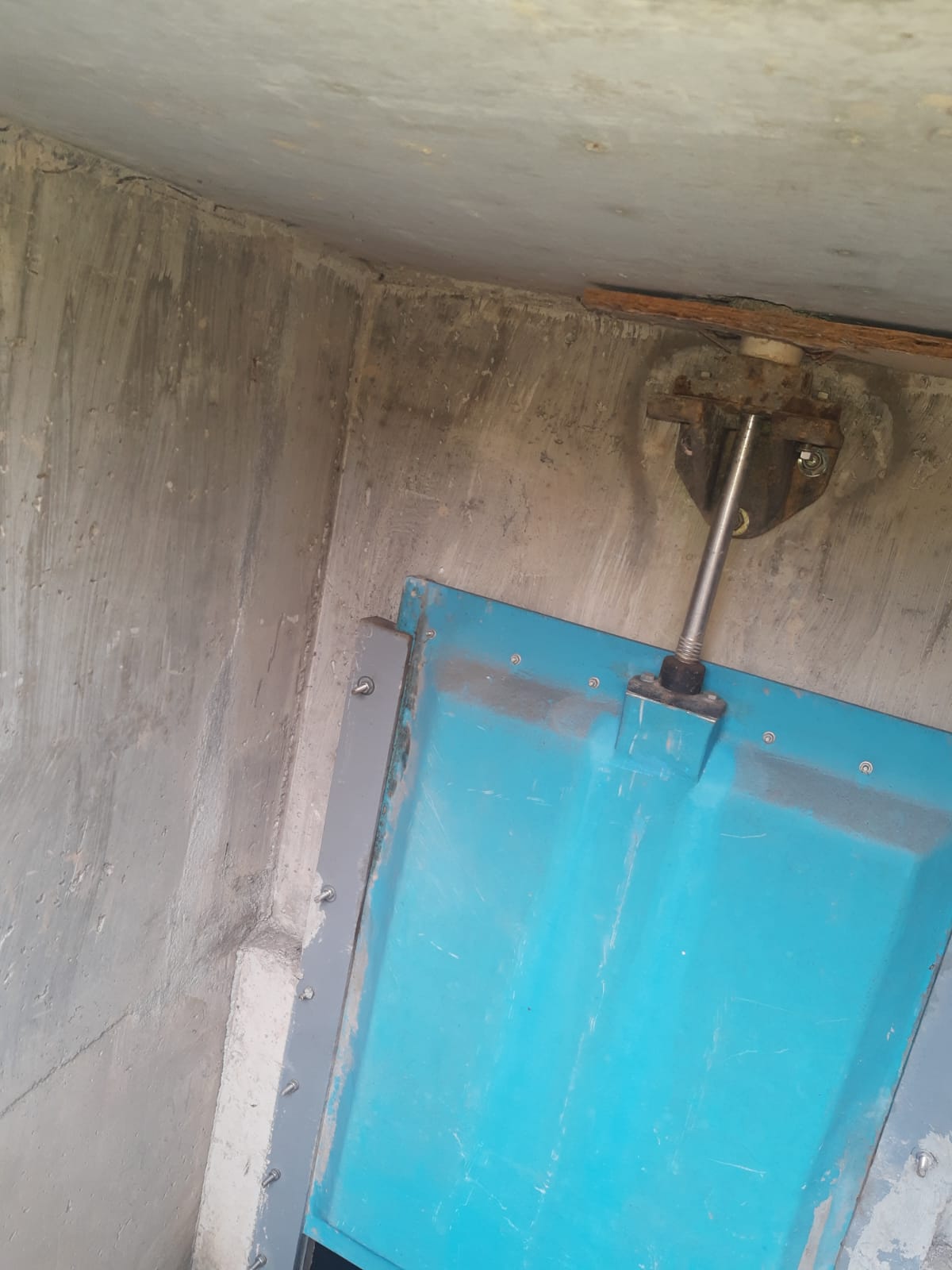

Acionamento protegido

O mecanismo permanece instalado no interior da caixa, sendo operado somente com a utilização da Chave T portátil. Essa configuração oferece:

• Menor exposição do sistema;
• Redução do risco de furtos;
• Prevenção de acionamentos indevidos;
• Melhor aproveitamento do espaço externo;
• Operação simples e segura;
• Facilidade de abertura e fechamento em pontos subterrâneos.

Automação e acionamento remoto

A comporta também pode ser fornecida com sistema de acionamento elétrico e automação, substituindo ou complementando a operação manual por Chave T.

Conforme as necessidades do projeto, o sistema pode incluir motor elétrico, painel de comando, sensores de posição, indicação de comporta aberta ou fechada e integração com CLP, supervisório ou plataforma de telemetria.

Com a automação, é possível realizar a abertura parcial ou total e o fechamento da comporta de forma local ou remota, por meio de computador, tablet ou celular. O sistema também pode ser configurado para operar automaticamente conforme sinais de nível, vazão, pressão, horário programado ou outras condições definidas pelo processo.

Opcionalmente, a solução pode contar com alimentação por energia solar, sendo especialmente indicada para rodovias, áreas afastadas ou locais com dificuldade de acesso à rede elétrica.

Recursos opcionais de automação

• Acionamento elétrico da comporta;
• Comando local e remoto;
• Abertura parcial ou total;
• Sensores de posição;
• Indicação de comporta aberta e fechada;
• Integração com CLP e sistema supervisório;
• Monitoramento e comando pela internet;
• Acesso por computador, tablet ou celular;
• Registro de eventos e operações;
• Operação automática por nível, vazão ou programação;
• Alimentação por energia solar;
• Envio de alertas operacionais.

Essa configuração proporciona maior agilidade, segurança e controle operacional, além de reduzir a necessidade de deslocamento da equipe até o local de instalação.

*O departamento técnico da Sanecom está à disposição para avaliar as condições da aplicação e apresentar a configuração mais adequada para o seu projeto.
