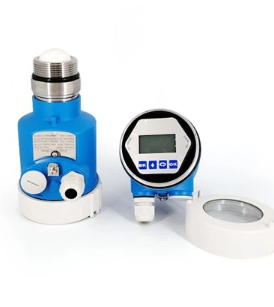

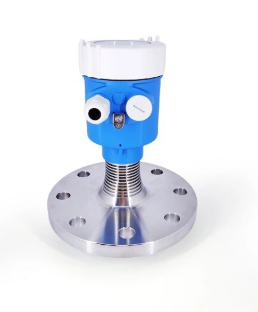

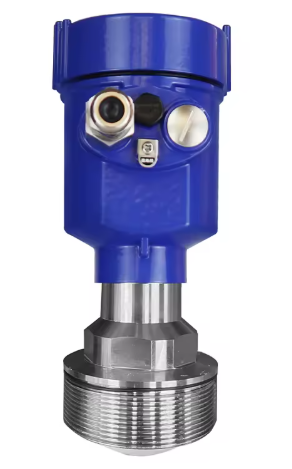

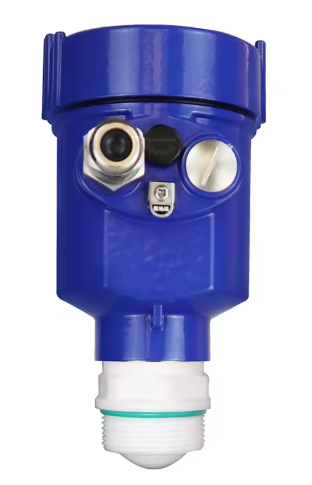

O medidor de nível por radar é indicado para a medição contínua e sem contato de líquidos, produtos químicos e sólidos a granel armazenados em tanques, reservatórios, silos e estruturas industriais.

Por realizar a medição sem contato direto com o produto, o equipamento é uma excelente alternativa para aplicações com líquidos corrosivos, temperaturas elevadas, vapores, odores ou produtos que possam causar desgaste em sensores convencionais. A compatibilidade química, o tipo de antena e o modelo adequado devem ser avaliados conforme as características de cada processo.

Princípio de funcionamento

O equipamento possui uma antena responsável pela emissão de ondas eletromagnéticas em direção à superfície do produto.

Ao atingir o líquido ou sólido armazenado, parte do sinal é refletida e retorna à antena. O circuito eletrônico calcula o tempo percorrido pela onda entre a emissão e o retorno, convertendo essa informação na distância até a superfície e, consequentemente, no nível existente no tanque ou silo.

Como utiliza ondas eletromagnéticas, a medição não depende do contato físico com o produto, oferecendo maior segurança, durabilidade e baixa necessidade de manutenção.

Principais benefícios

• Medição contínua e sem contato com o produto;
• Indicado para líquidos e sólidos a granel;
• Aplicável em produtos corrosivos, mediante análise de compatibilidade;
• Baixa necessidade de manutenção;
• Sem partes móveis;
• Elevada precisão de medição;
• Operação em temperaturas extremas;
• Boa resistência a ambientes industriais;
• Comunicação digital para integração com sistemas de automação;
• Longo alcance de medição.

Características técnicas

• Princípio de medição: radar sem contato;
• Frequência de operação: 26 GHz;
• Faixa de medição: modelos de 10 a 30 metros;
• Precisão: ±5 mm;
• Temperatura de operação: de –40 °C a 120 °C;
• Pressão de operação: de –0,1 a 0,3 MPa;
• Sinal de saída: RS-485 com protocolo Modbus;
• Alimentação elétrica: 220 Vca;
• Grau de proteção: IP67;
• Idioma do menu: inglês.

Aplicações

O medidor de nível por radar pode ser utilizado em:

• Reservatórios de água;
• Tanques de produtos químicos;
• Tanques de efluentes;
• Estações de tratamento de água — ETA;
• Estações de tratamento de esgoto — ETE;
• Processos industriais;
• Silos de armazenamento;
• Sólidos granulados ou pulverulentos;
• Tanques com vapores ou odores;
• Ambientes onde a medição por contato não é recomendada.

Dimensionamento

Para a seleção correta do modelo, recomendamos informar:

• Tipo de produto a ser medido;
• Estado do produto: líquido ou sólido;
• Altura e diâmetro do tanque ou silo;
• Faixa máxima de medição;
• Temperatura e pressão do processo;
• Presença de espuma, vapor, poeira ou agitação;
• Existência de obstáculos internos;
• Tipo de conexão e posição de instalação;
• Necessidade de integração com CLP ou sistema supervisório.



A aplicação deve ser previamente avaliada para confirmar o modelo, o material da antena, a conexão de processo e a compatibilidade do equipamento com o produto e as condições do local.
