Medidor Eletromagnético

MEDIDOR ELETROMAGNETICO para medição de vazão em tubos totalmente cheios pressurizados ATÉ 300MM DE DIÂMETRO.
Orçamento

 Medidor Eletromagnético de Vazão – Sanecom

O Medidor Eletromagnético de Vazão é um equipamento de alta precisão e confiabilidade, desenvolvido para a medição de líquidos condutivos, sendo amplamente utilizado em estações de tratamento de água, efluentes e processos industriais.
Sua tecnologia sem partes móveis garante baixo custo de manutenção, medição estável e mínima perda de carga, tornando-o uma solução eficiente e durável para diferentes tipos de aplicações.

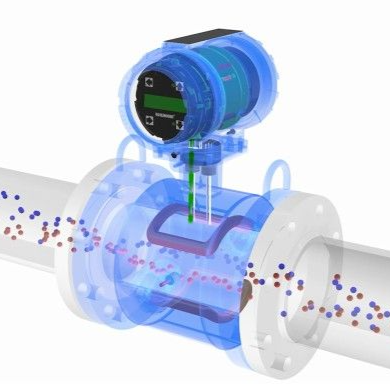

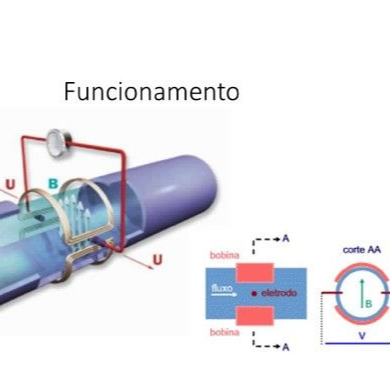

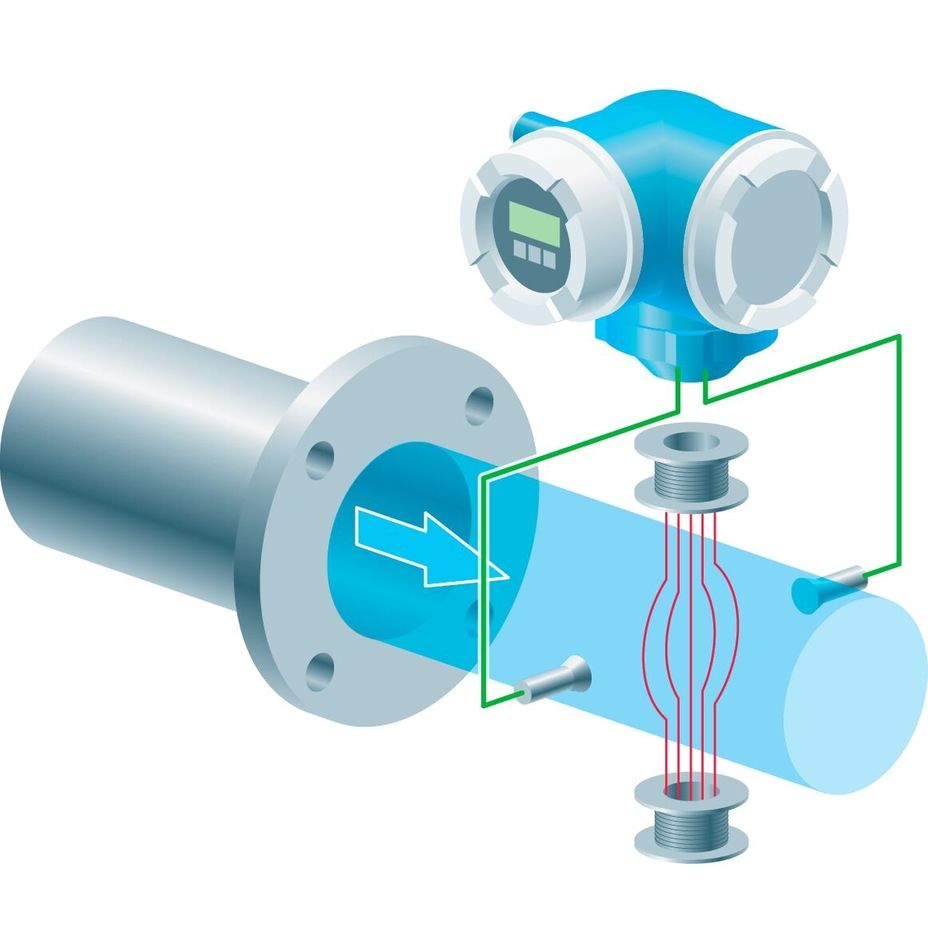

⚙️ Princípio de Funcionamento

O funcionamento baseia-se na Lei da Indução Eletromagnética de Faraday.
Quando um fluido condutor atravessa o campo magnético gerado no interior do tubo, é induzida uma tensão elétrica proporcional à velocidade de escoamento. Essa tensão é captada pelos eletrodos e processada pelo transmissor eletrônico, que converte o sinal em vazão instantânea e volume totalizado.

Como não há componentes móveis em contato com o fluido, o sistema é livre de desgaste mecânico e não provoca obstruções ao fluxo.

🔧 Características Técnicas Principais
 • Medição volumétrica precisa para líquidos condutivos;
 • Sem partes móveis, reduzindo manutenção e garantindo longa vida útil;
 • Baixa perda de carga e alta estabilidade de leitura;
 • Saídas configuráveis (4–20 mA, pulso, frequência e RS485 Modbus opcional);
 • Alimentação: 85–265V AC ou 18–36V DC;
 • Faixa de precisão: ±0,5% (opcional ±0,2%);
 • Repetibilidade: ±0,1%;
 • Condutividade mínima: ≥ 20 µS/cm;
 • Diâmetros disponíveis: DN10 a DN300mm
 • Pressão máxima: até 1,6 MPa;
 • Temperatura do fluido: até 180 °C (dependendo do liner);
 • Display digital retroiluminado com totalizador, vazão instantânea e alarmes;
 • Certificado de calibração RBC/INMETRO incluso.

🧩 Materiais de Construção

Corpo do medidor: aço carbono com pintura epóxi (padrão)
Flanges: padrões ANSI, DIN ou JIS.
Eletrodos: aço inox 316L (padrão) ou especiais sob demanda (Hastelloy B/C, Titânio, Tântalo e Platina).
Revestimento interno (liner): Borracha Neoprene (padrão) ou materiais sob medida (PTFE, FEP, Poliuretano) conforme a natureza e abrasividade do fluido.

 Seleção dos Materiais

A escolha correta dos eletrodos e do revestimento interno (liner) garante a durabilidade e a compatibilidade química do equipamento.
 • Eletrodos: devem resistir à corrosão e manter boa condutividade elétrica.
 • Liner: protege o corpo do medidor contra abrasão e agentes químicos, além de isolar eletricamente o fluido do corpo metálico.

Nosso modelo padrão é fornecido com corpo em aço carbono, liner em borracha neoprene e eletrodos em aço inox 316L, podendo ser configurado conforme as exigências específicas de cada processo.

Modelos de Montagem

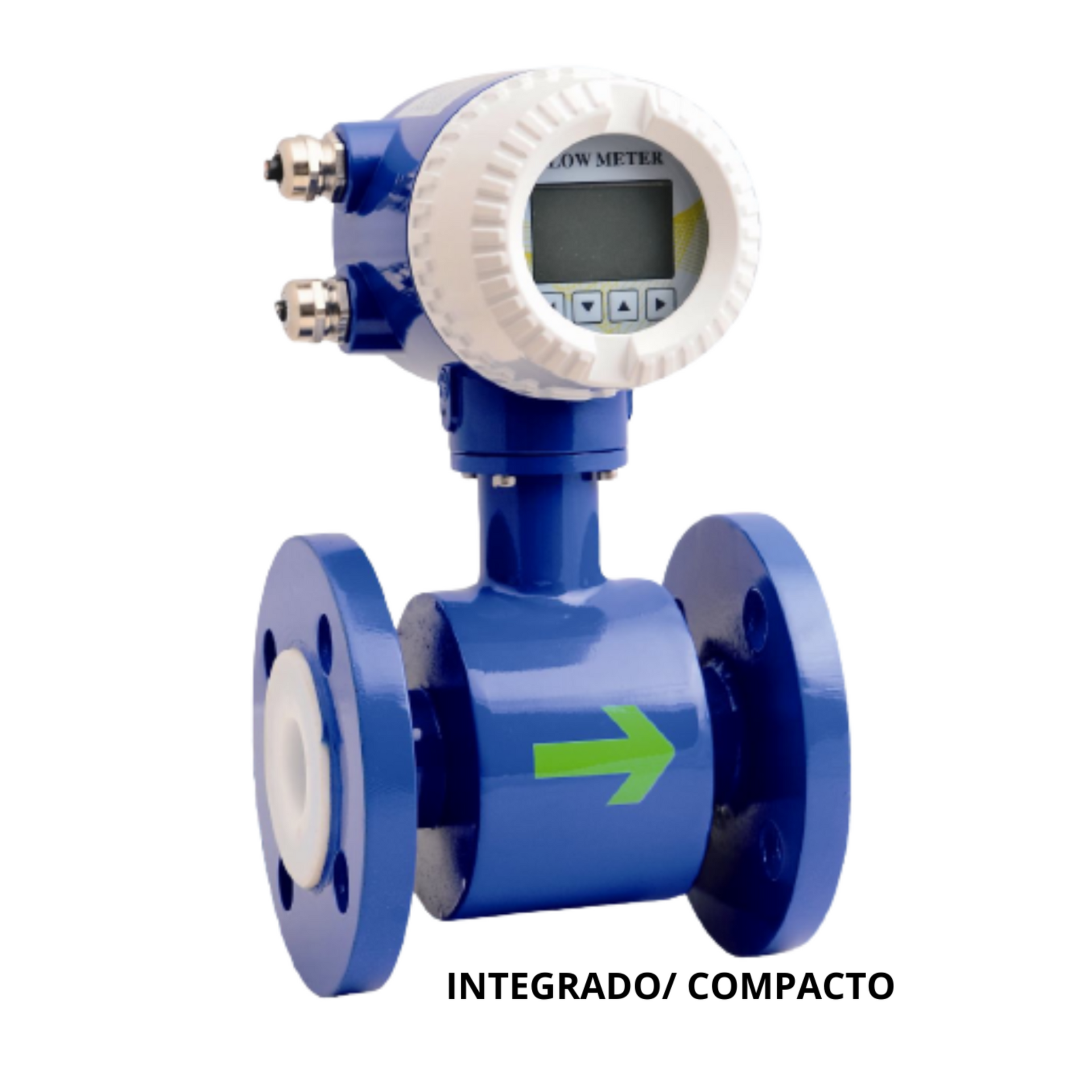

 Modelo Compacto (Integrado) – IP65

Transmissor e sensor em um único conjunto, ideal para instalações internas e ambientes protegidos.
Características:
 • Estrutura integrada e de fácil instalação;
 • Interface de leitura direta no corpo do medidor;
 • Grau de proteção IP65 (resistente à poeira e respingos d’água);
 • Recomendado para estações cobertas, redes internas e ambientes controlados.

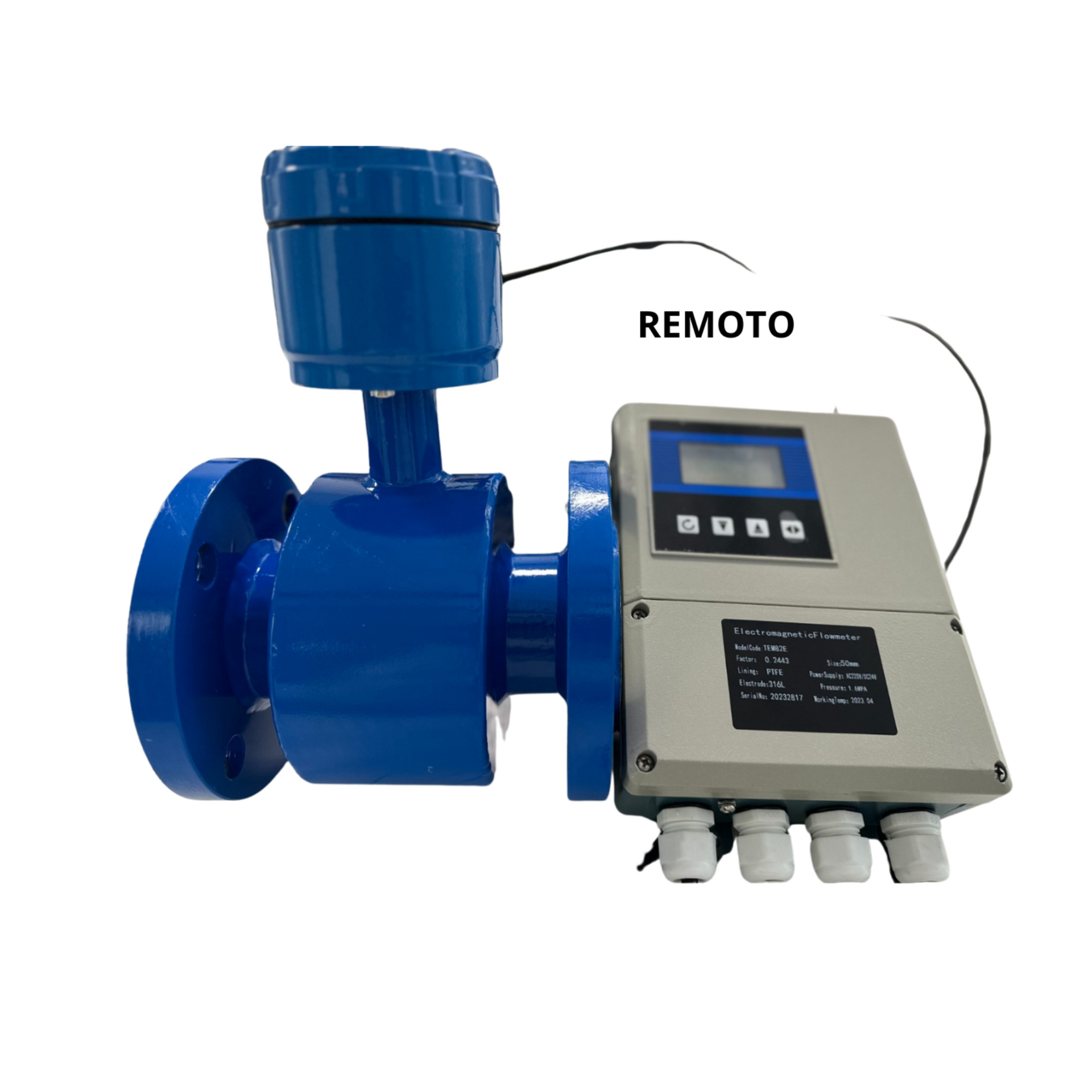

 Modelo Remoto – IP68

Sensor e transmissor separados, interligados por cabo de sinal, proporcionando maior flexibilidade de instalação.
Características:
 • Grau de proteção IP68, adequado para instalações submersas ou subterrâneas;
 • Transmissor instalado em local de fácil acesso;
 • Ideal para redes de distribuição, poços, canais abertos e sistemas de efluentes industriais.

👉 Ambos os modelos são fornecidos com Certificado de Calibração Rastreável ao INMETRO, garantindo conformidade e precisão metrológica.

 Aplicações Típicas
 • Estações de Tratamento de Água (ETA) e Esgoto (ETE);
 • Sistemas de irrigação e monitoramento ambiental;
 • Indústria química, alimentícia e de bebidas;
 • Efluentes industriais e sanitários;
 • Medição em dutos pressurizados ou canais fechados;
 • Controle de processo em plantas de saneamento.

Diferenciais Sanecom

✅ Certificado RBC/INMETRO incluso
✅ Corpo robusto e durável
✅ Instalação simples e manutenção mínima
✅ Alta confiabilidade em líquidos sujos, viscosos ou com sólidos em suspensão
✅ Suporte técnico especializado e pós-venda garantido

📞 Fale com Nossa Equipe Técnica

Quer saber qual configuração é ideal para o seu projeto?
Entre em contato com nossa equipe técnica para receber orientação personalizada.

📲 WhatsApp: 11 4820-2720
🌐 Instagram: @sanecom_saneamento
🔗 LinkedIn: Sanecom Saneamento

Soluções inteligentes para medição e controle de vazão.
Inovação e precisão fazem parte do nosso DNA.


  • Título do Slide

    Escreva sua legenda aqui
    Botão

  • Título do Slide

    Escreva sua legenda aqui
    Botão


Perguntas Frequentes – Medidor Eletromagnético Sanecom


💡 O que é um medidor eletromagnético de vazão?


O medidor eletromagnético é um equipamento que mede a vazão de líquidos condutivos (com sal ou minerais dissolvidos) sem contato mecânico com o fluido.

Ele utiliza o princípio da indução eletromagnética de Faraday, onde o fluxo do líquido gera uma tensão proporcional à sua velocidade, garantindo medições precisas, sem perda de carga e sem partes móveis.


⚙️ Em quais tipos de fluidos o medidor pode ser utilizado?


O medidor é indicado para qualquer líquido condutivo, incluindo:

  • Água potável, industrial ou bruta;
  • Efluentes sanitários e industriais;
  • Lodos e líquidos com sólidos em suspensão - até 30% de sólidos;
  • Soluções químicas, ácidas ou alcalinas (conforme seleção do eletrodo e liner).


Atenção: O medidor não funciona em fluidos não condutivos, como óleo, gasolina ou ar.


🧩 Qual a diferença entre o modelo compacto e o modelo remoto?


  • Modelo Compacto (IP65): transmissor e sensor integrados no mesmo corpo, ideal para ambientes internos e protegidos.
  • Modelo Remoto (IP68): transmissor separado do sensor, com cabo de ligação — indicado para áreas externas, submersas ou enterradas.


Ambos os modelos acompanham certificado de calibração rastreável ao INMETRO.


🧪 O medidor vem calibrado?


Sim.

Todos os medidores Sanecom são fornecidos com Certificado de Calibração RBC/INMETRO, garantindo rastreabilidade metrológica e precisão conforme as normas nacionais.


🔋 Qual é a alimentação elétrica do equipamento?


O medidor pode ser alimentado em:


  • 85 a 265V AC (rede elétrica convencional); ou
  • 18 a 36V DC, para sistemas de automação ou painéis com fonte própria.


💻 O medidor possui saída de sinal para automação?


Sim.

Ele oferece saída analógica 4–20 mA, pulso, frequência e opção de comunicação digital RS485 (Modbus), facilitando a integração com CLPs, supervisórios e sistemas SCADA.


⚙️ Como escolher o material do eletrodo e do revestimento interno (liner)?


A seleção depende do tipo de fluido e da condição do processo:

  • Eletrodos: materiais como Aço Inox 316L, Hastelloy, Titânio, Tântalo ou Platina — definidos conforme o nível de corrosividade do líquido.
  • Liner: Borracha (para efluentes e águas brutas), PTFE ou FEP (para produtos químicos e ácidos), ou Poliuretano (para líquidos abrasivos).


Nosso modelo padrão utiliza corpo em aço carbono, liner de borracha neoprene e eletrodos em aço inox 316L.


📏 Quais são as opções de diâmetro e vazão disponíveis?



A linha  abrange DN10 até DN300mm, com faixas de vazão adaptadas conforme o diâmetro nominal e a aplicação (água potável, esgoto, efluente industrial, etc.).

A tabela completa de capacidades está disponível no catálogo técnico.


🌡️ Qual a faixa de temperatura e pressão suportada?


  • Temperatura do fluido: até 180 °C (dependendo do material do liner).
  • Pressão máxima: até 1,6 MPa.


💧 O medidor pode ser usado em efluentes com sólidos ou lodo?


Sim. Limite de sólidos de até 30%

Como o medidor não possui partes móveis, ele mede com precisão líquidos com sólidos em suspensão, lodos e águas residuais, sem risco de entupimento ou desgaste.


🧰 É difícil instalar o medidor eletromagnético?



Não.

A instalação é simples: o equipamento deve ser montado em tubulação totalmente cheia, com trechos retos antes e depois do medidor (mínimo 5x e 3x o diâmetro, respectivamente).

O modelo remoto permite instalar o sensor em locais de difícil acesso e manter o transmissor em posição segura e visível.



O medidor atende normas e padrões de qualidade?


Sim.

Todos os equipamentos são produzidos conforme normas internacionais de medição e controle, e acompanhados de certificação INMETRO e calibração rastreável pela RBC (Rede Brasileira de Calibração).



🛠️ Qual a garantia e suporte oferecidos?


Os medidores eletromagnéticos Sanecom possuem garantia contra defeitos de fabricação  de 2 anos e contam com suporte técnico especializado, incluindo assistência pós-venda e orientação para instalação e calibração.


📞 Como solicitar um orçamento ou suporte técnico?


Entre em contato com nossa equipe técnica para receber consultoria gratuita e um orçamento personalizado para sua aplicação.
